【SanWang三网通信@MPO/MTP光纤配线系列,高密度多模万兆布线系统】MPO高密度光纤配线架|40G光纤跳线|MPO预端模块|MPO光纤配线架|MPO光纤分线盒盒|MPO模块插盒|MPO光纤跳线|MPO光纤连接器|MPO光纤适配器|MPO-MPO主干光缆|MPO- LC/ SC /FC扇形分支主干光缆|数据中心MPO高密度光纤预连接系统生产基地！

MPO/MTP光纤连接器

众所周知，如果我们能够对MPO/MTP等相关的产品更好地进行管理，那么这会为我们的工作带来很多好 处，但是很多人都不了解MPO光纤跳线的使用注意事项。例如你能很容易地找到配置好的光纤跳线，那样光纤跳线的维护工作就会 变得轻便很多，并且这样还能提供正确的弯曲半径保护。在网络的重新布线当中，可及性起着相当重要的作用，直接影响到网络的 稳定性和网络重新布线的成本。

1、留意光纤跳线的弯曲半径。一样平常来讲，直径为1.6mm和3.0mm的光纤跳线可承受的弯曲半径不得 小于3.5mm，而MPO光纤跳线可承受的弯曲半径不得小于其直径的10倍。

2、不要拉扯或挤压光纤跳线。在装置光纤跳线时，用力过猛可能会给光纤跳线和其两头的连接器施加压 力，从而影响其性能。需要注意的是，如果你需要用很大的力气去拉扯一根光纤跳线，那中间***是哪里出了问题。

4、用捆扎的方法使用光纤跳线或许可以让面板看起来很整齐，但是，如果过紧地捆扎光纤跳线会适得其反，若要***这种情况的发生，可以适当地给光纤跳线“松绑”，让光纤跳线可以在有限的范围里“活动”。

6、检查光纤跳线是否有物理侵害，包括因保护套弯曲产生的折痕和连接器损害。

产品名称	接头类型	插入损耗	产品图片
5M 12芯 MTP(母)单模OS2主干光纤跳线	MTP-MTP	≤0.35dB
10M 24芯 MTP(母)万兆多模OM4主干光纤跳线	MTP-MTP	≤0.35dB
3M 12芯 MTP(母)多模OM3主干光纤跳线	MTP-MTP	≤0.35dB
2M 12芯 MTP(母)单模OS2主干光纤跳线	MTP-MTP	≤0.35dB

MPO/MTP高密度光纤布线产品

40G/100G MT/MPO光纤连接线类

三网通信数据中心MPO高密度光纤预连接系统将高密度光纤连接器MPO与光缆在工厂完成端接、测试,在现场即插即用,支持用户数据中心快速部署。系统包括MPO主干光缆、MPO模块插盒、光纤配线架及各类跳线。

MPO适配器，含key up-key down ，key up-key up.

• 参数数值插入损耗（dB）＜0.7插拔500次变化（dB）＜0.3工作温度（℃）－40 ～+85存储温度（℃）－40 ～+85

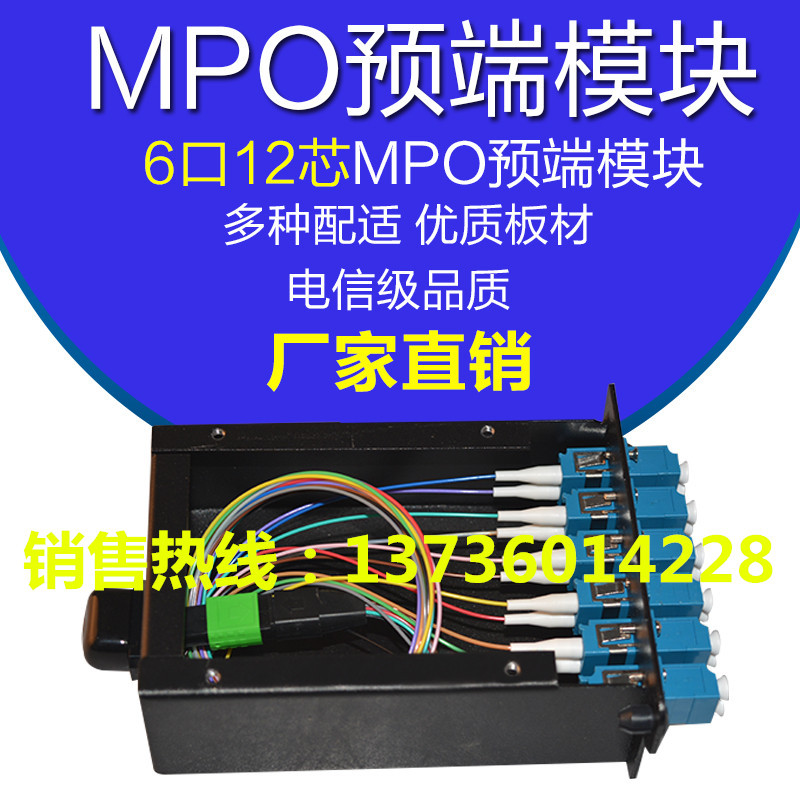

MPO-LC/SC预端接扇形光纤是指一端采用MPO单头12芯或24芯连接器，而另一端是采用LC/SC连接器。该产品主要应用在预端模块盒内，连接预端主干光缆与设备间的跳线，使之模块化，达到即插即用，相对于传统熔接，***的提高了工作的便利性和效率。

1个含导向针的MPO连接器通过模块盒的MPO 口与主干光缆对接，另外一端LC或者SC连接器通过模块盒的LC面板或者SC面板与设备端的跳线对接。

订制的跳线长度可以与模块盒匹配，便于盘纤。

MPO- LC/ SC /FC扇型分支主干光缆(或跳线)

MPO转接模块，主要用于将MPO主干光缆终端的12芯MPO连接器分支为单芯或双芯的常规连接器。利用单芯或双芯跳线可以直接将模块输出端连接至系统设备输出端口、配线架端口或用户端。
此转接模块的特征是单芯或者双芯端口在模块前端，可选择12口SC单工连接器及12口LC双工连接器，背部安装一个或两个适配器。模块为转接跳线，直接连接模块的前面板与背部适配器。

LC/SC/FC 等常规连接器

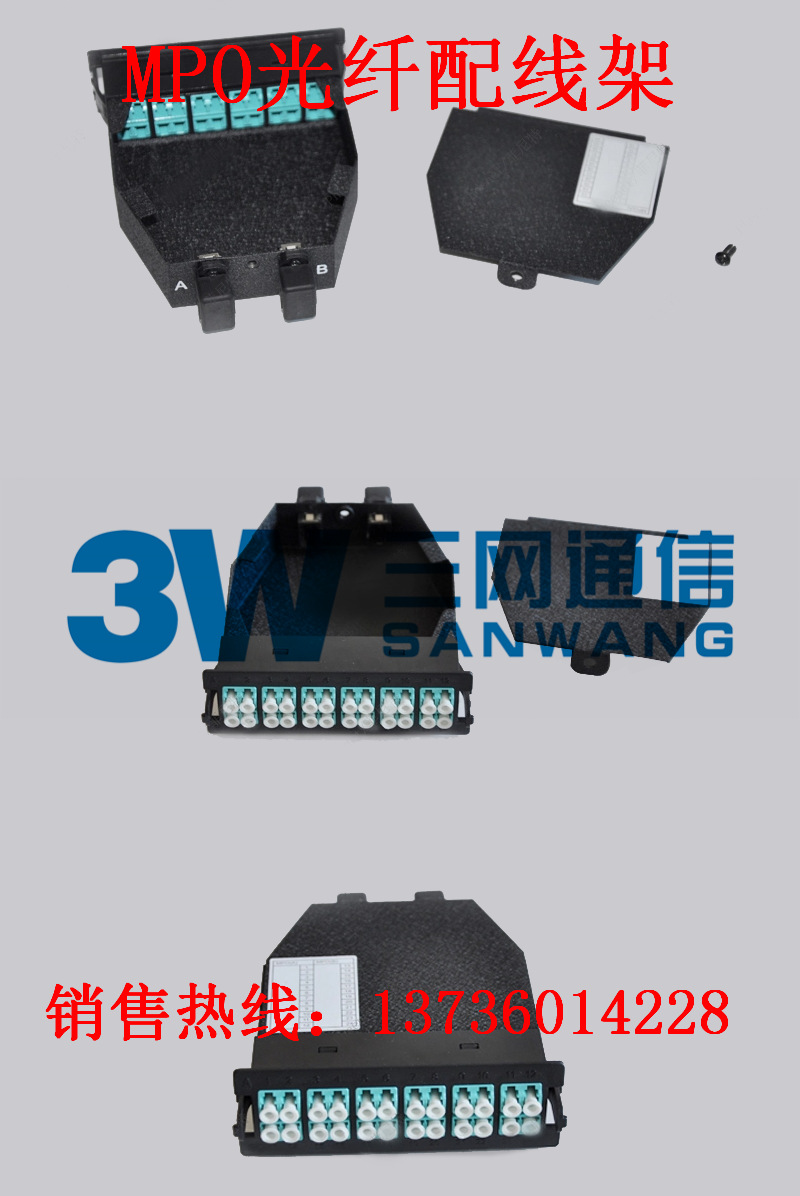

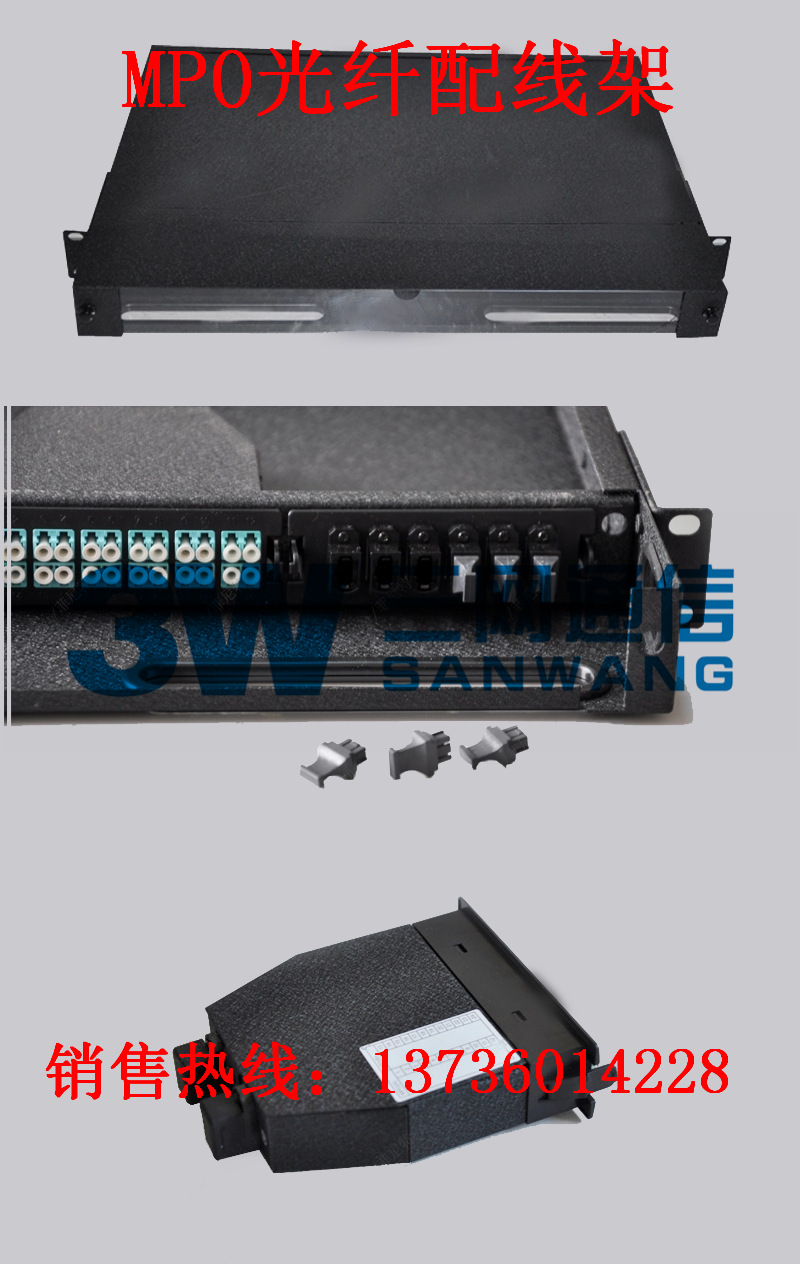

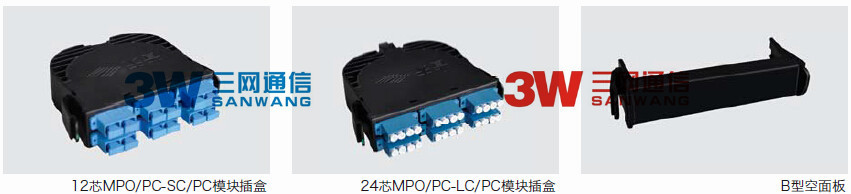

MPO模块插盒

高密度、模块化设计的模块插盒,实现光缆即插即用,满足快速部署数据中心的要求。

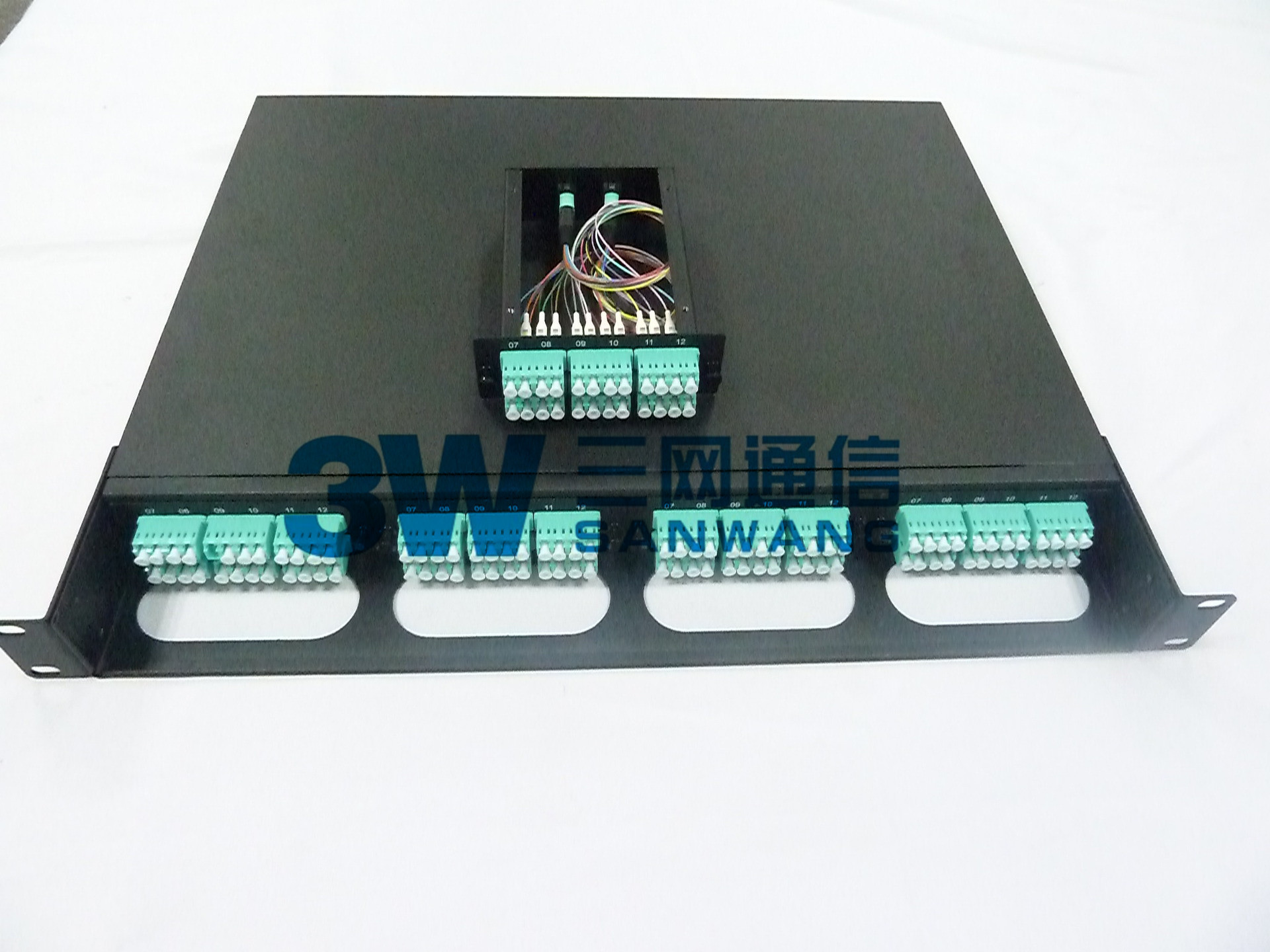

A型48芯MPO-LC模块插盒

■ 可安装于配套光纤分线盒套件上,组成1U96芯高密度光纤配线架;
■ 高密度、模块化设计,便于安装,仅需简单的4次插拔即可完成48芯光纤端接,实现光缆的快速连接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆;前部配合使用LC跳线的接线线序为:AB/BA。

A型MPO转接面板

■ 用于光纤配线架未满配情况下。

B型MPO模块插盒

■ 可安装于配套的光纤分线盒盒体组件上,如采用LC型连接器,可组成1U72芯光纤分线盒或4U288芯光纤分线盒;
■ 高密度、模块化设计,便于安装,仅需简单的2次插拔即可完成24芯光纤端接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆; 前部配合使用LC跳线的接线线序为:AB/BA。

注:也可根据用户要求提供端口为FC、ST等其它类型的MPO接线盒

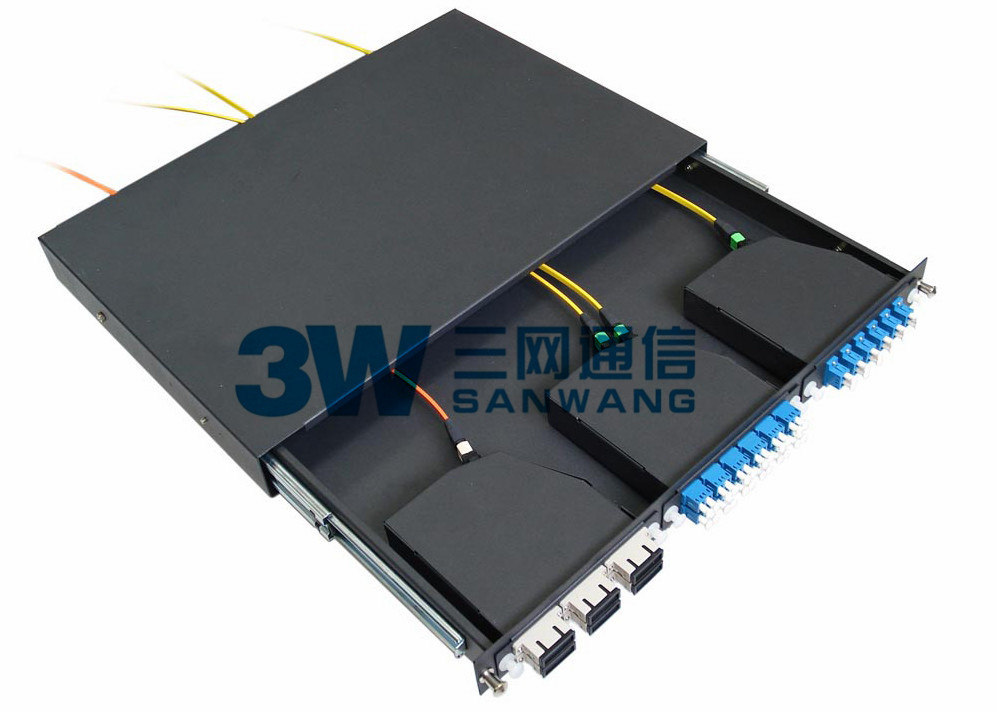

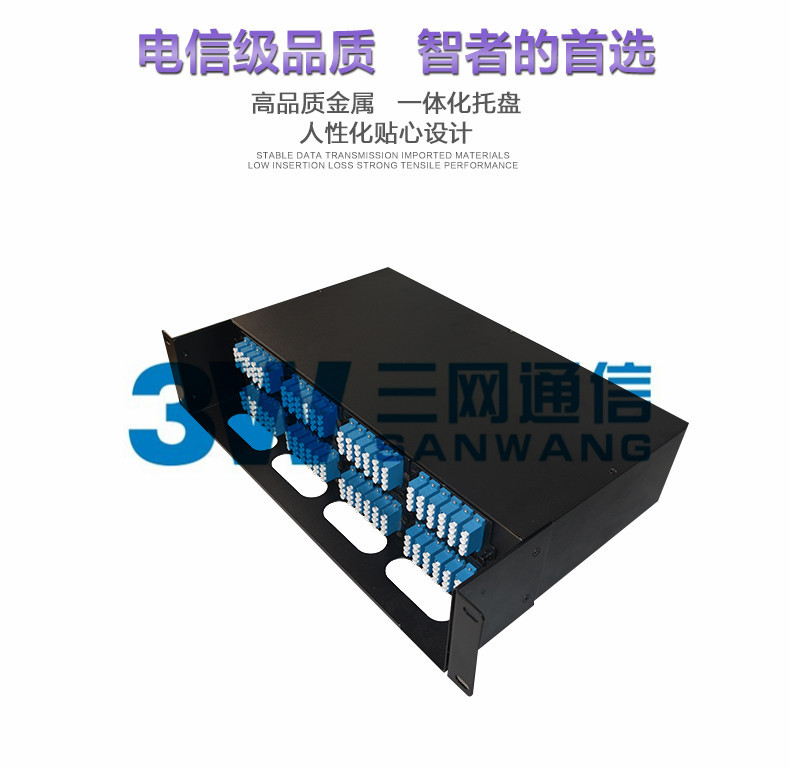

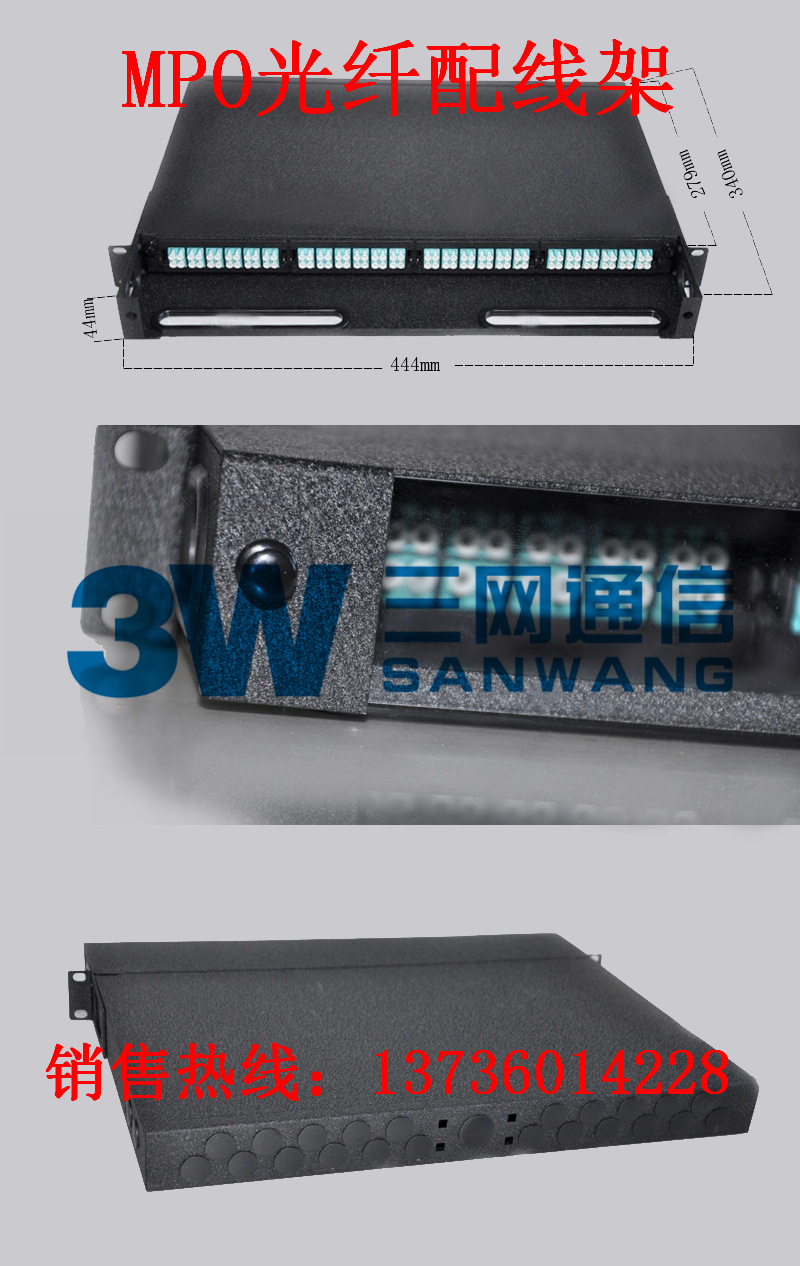

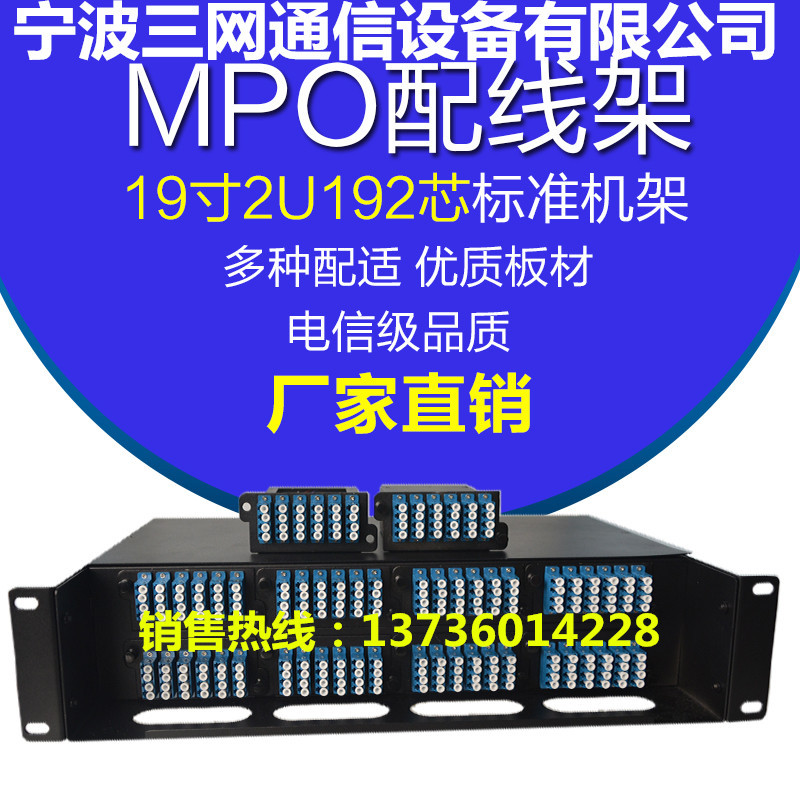

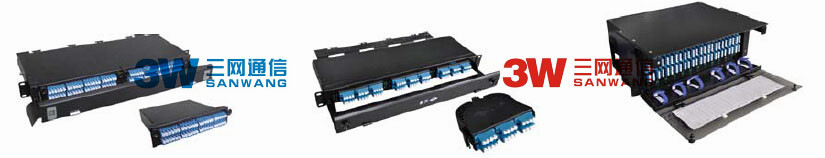

1、安装于19英寸机架及机柜中，用于模块盒的集中管理

2、通过模块化设计实现端口数量的增长，提供光纤高密度连接能力

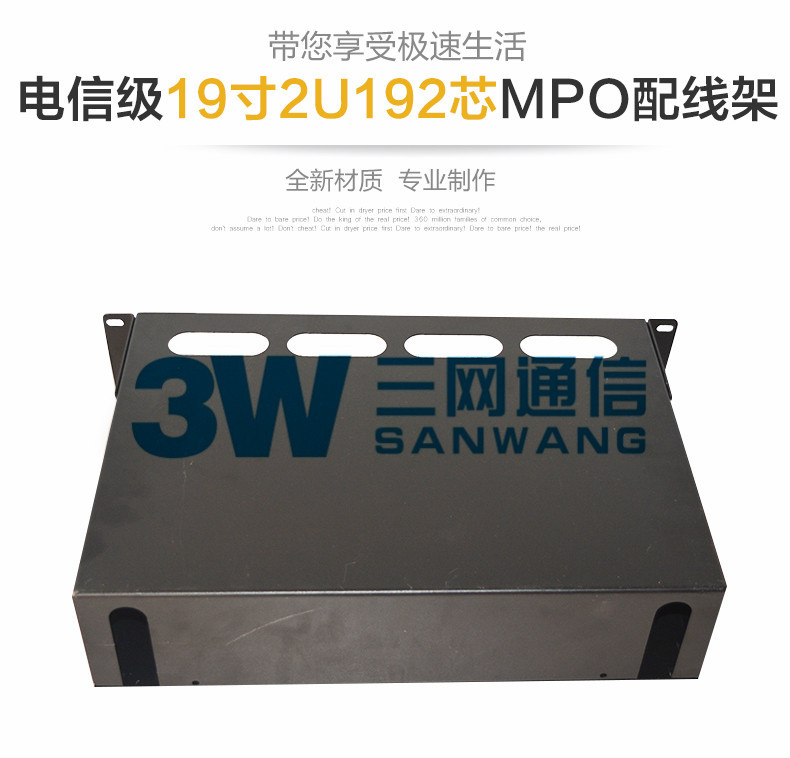

4、MPO 2U 光纤配线箱可安装8个MPO预端接盒，端接盒安装双工LC适配器大可管理光纤芯数达192芯，端接盒安装单工SC适配器大可管理光纤芯数达96芯，如安装MPO适配器板大可管理光纤芯数达576芯

6、采用***冷轧钢板制作

8、光纤配线架设计包含了理线架和标签条

10、是传统熔纤配线架的密度的四倍多，大大节约的机柜的空间，提高机柜利用率，为数据中心建设创造价值

12、含1U/2U/3U理线架设计
