• 品牌：其他
• 型号：WDW
• 类型：电子拉力试验机
• 测量范围：150
• 测量精度：1
• 最大负荷：150
• 拉伸空间：650
• 拉伸速度：500
• 加工定制：是

门式钢管脚手架试验机JG13-1999门式脚手架试验机

门式钢管脚手架门架试验机，门式钢管脚手架水平架和脚手板试验机，门式钢管脚手架连墙杆试验机，JGJ 128-2010 建筑施工门式钢管脚手架安全技术规范

主要用途

门式钢管脚手架试验机配备试验辅具满足JG13-1999门式钢管脚手架标准中，门架试验（立杆抗压试验、横杆垂直挠度试验、门架锁销试验）水平架和脚手板试验（抗弯和垂直挠度试验、搭钩试验、挡板抗脱试验、交叉支撑抗压试验、连接棒抗拉试验、锁臂抗拉强度和伸长变形试验）连墙杆试验（连墙杆抗拉试验、连墙杆抗压试验、可调底座抗压试验）

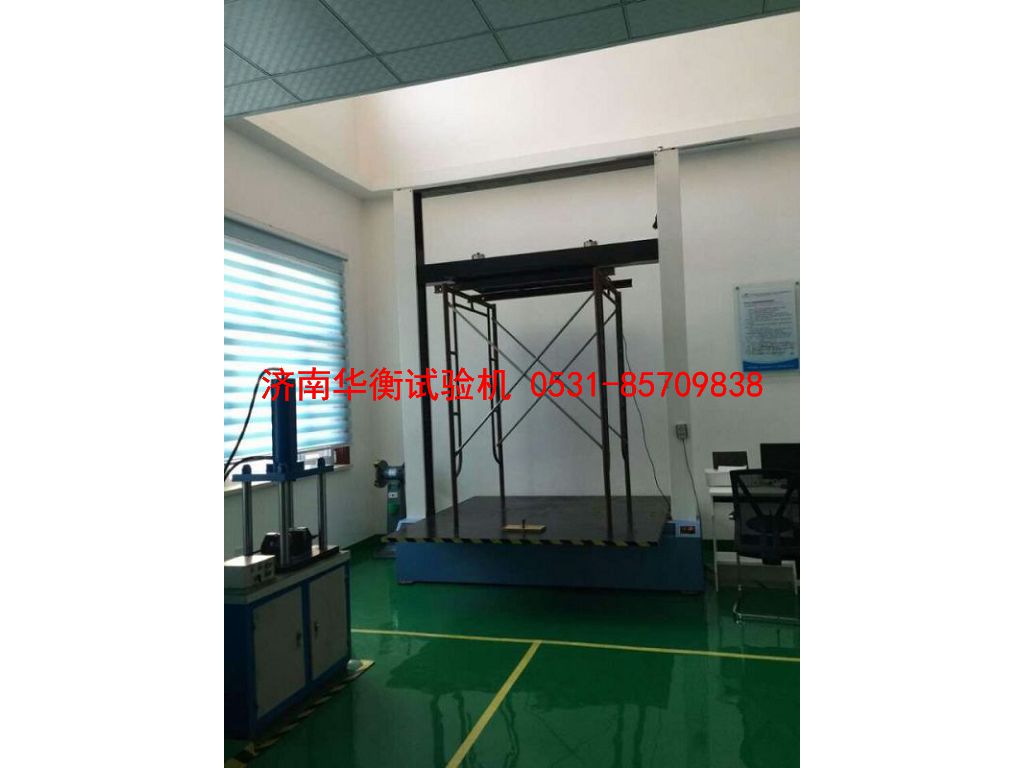

本试验机采用门式结构，由交流伺服电机驱动，结合双高精度传感器，配备大型压盘，实现了电子试验机的高精度、宽范围、多功能的伺服控制。充分运用计算机技术对试验机进行各种参数预置、自动测量、控制，数据处理，绘制各种曲线及打印等。

主要技术指标

a)试验力：150KN；***KN

b)试验力测量范围：2％～***％  ；

c)试验力示值相对误差：示值的±1%；

d)位移分辨率：0.001mm;

e)位移速度控制范围：0.01～200mm/min；

f)压缩空间： 2450mm

g)有效试验宽度：不小于1600mm；

h)压盘尺寸：1500*2000mm

i)供电电源功率： 220V，50Hz；

j)试验机结构：单空间

k)传感器结构：双传感器串接测量力值，中心距等分间距。

主要配置

a)特制主机一台；（ 龙门结构）

b)试验机压缩附具一套（1500*2000mm）

c)搭钩挡板试验附具一套

d)小加压板附具一套

e)拉伸试验附具一套

f)交流伺服电机及伺服调速系统一套；

g)精密减速系统；

h)高精度150KN负荷传感器两只；（双传感器结构更稳定）

i)联想品牌计算机（18.5寸液晶显示器）；

j)A4喷墨打印机一台；（惠普）

k)全数字化数据采集控制器；（双传感器数据采集处理系统）

l)WINDOWS兼容控制软件。（双传感器数据采集处理系统）

 本试验机为特制产品，因尺寸较大，所以需现场安装，用户需提供吊装设备、

脚手架搭设及提供其他必要条件协助安装。
