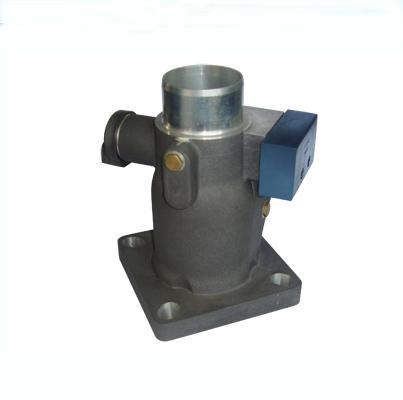

新疆石河子飞和螺杆空压机进气阀更换、伊宁飞和压缩机配件价格
扫描手机查看
- 产品详情
- 联系方式
电气控制
本机组的电气系统基本上由低压电器元件组成，电器元件装在一个预制金属电控箱内，电控箱检修方便。控制方式根据客户要求可分PLC控制电路和常规控制电路。
2.5.1.1 机组有完整的电气控制系统，可分为两个部分
一部分为主电路（包括主控制回路），一般常用Y-△起动控制。另一部分与其他机械部分组成调节系统。
2.5.1.2 调节系统
调节系统的功能是通过电动器件和机械器件的组合作用，并按用气量多少实现对机组进行起动、负载、卸载、停机以及再启动的调节控制，并对压缩机油气超温、电气故障、电气接线、反相缺相、电机过载、风机过载、水冷失水自动停机等进行保护。
调节系统除电控箱内部分电气元件外还包括下列部（元）件：智能型温控控制器、卸载阀、滑阀、放空阀、电磁阀、压力控制器、容调阀（比例阀）等。
2.5.1.3 起动情况（Y-△延时空载起动）
接通电源，相序保护器（XJ），绿色指示灯亮。按下起动按钮SB2后，电机在“Y”型连接状态下起动运行，经延时10~20秒后（KT1），由“Y”型转“△”正常运行，运行指示灯亮。
电动机正常运行后，常闭型电磁阀和常开型放空电磁阀同时通电，使得放空电磁阀关闭，常闭型电磁阀同时开启，油气分离器中的压缩空气迅速建立压力，经过调节系统管路，进入卸载阀压力腔，卸载阀逐渐开启，直至全开，大量空气进入主机内，压缩机开始负载工作，当小压力阀打开后，供气管道开始建立排气压力，直至在额定排气压力（或设定的排气压力）下负载工作。
2.5.1.5 卸载情况
当排气压力上升到设定压力（达到卸载压力）时，压力控制器常闭触点打开，电磁阀及放空电磁阀均失电，放空电磁阀打开放空。常闭型电磁阀关闭，卸载阀压力腔内的气体通过电磁阀的旁通口向大气排空，卸载阀在活塞弹簧的作用下自行关闭，继而滤芯前压力下降，小压力阀关闭，压缩机处于卸载状态运行，主电机处于低功耗运转。此时，压力控制器通过压力采样管所得到的压力信号在滑阀的作用下，就是卸载状态下气路系统的压力信号。
